ロジックチェッカー

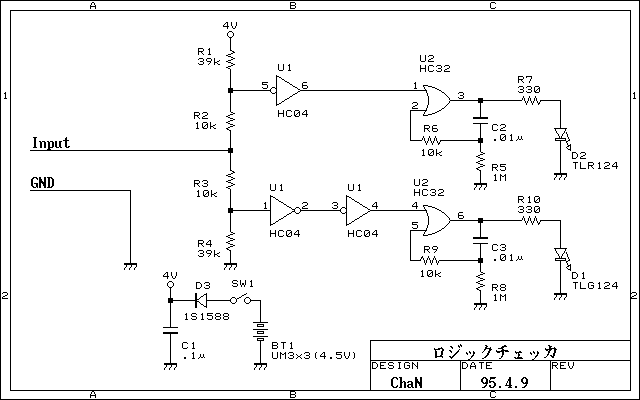

簡易型ロジックチェッカーです。論理回路の電圧レベルをLEDで表示する機能があります(当たり前だ(^_^;)。"H"で緑のLEDが、"L"で赤のLEDが点灯、オープンで両方とも消灯といった具合です。

ただ、それだけではなく、幅の狭いパルスを検出する機能も付けました。要は１ショットマルチバイブレーターでパルス幅を広げてやっているもので、これで100ns程度のパルスでもLEDのフラッシュで確認できるのです。これはストローブ信号の有無のチェックなどに重宝します。
